DZ47X-S

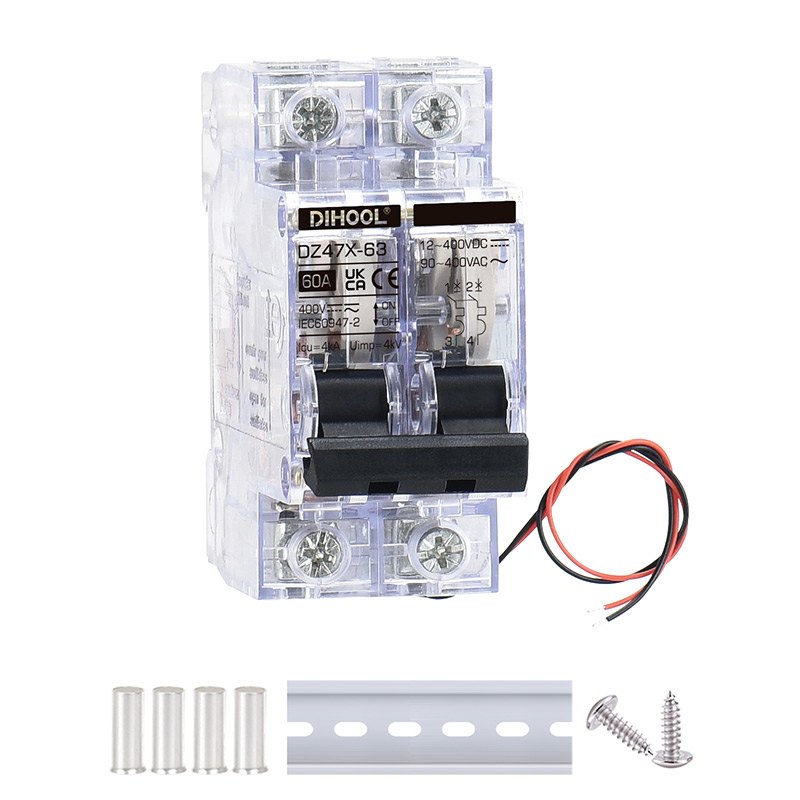

DZ47X-S Circuit Breaker

Current:
  • 6A
  • 10A
  • 15A
  • 20A
  • 25A
  • 30A
  • 40A
  • 50A
  • 60A
Quantity:

DC Breaker & Box
Technical Data
Download

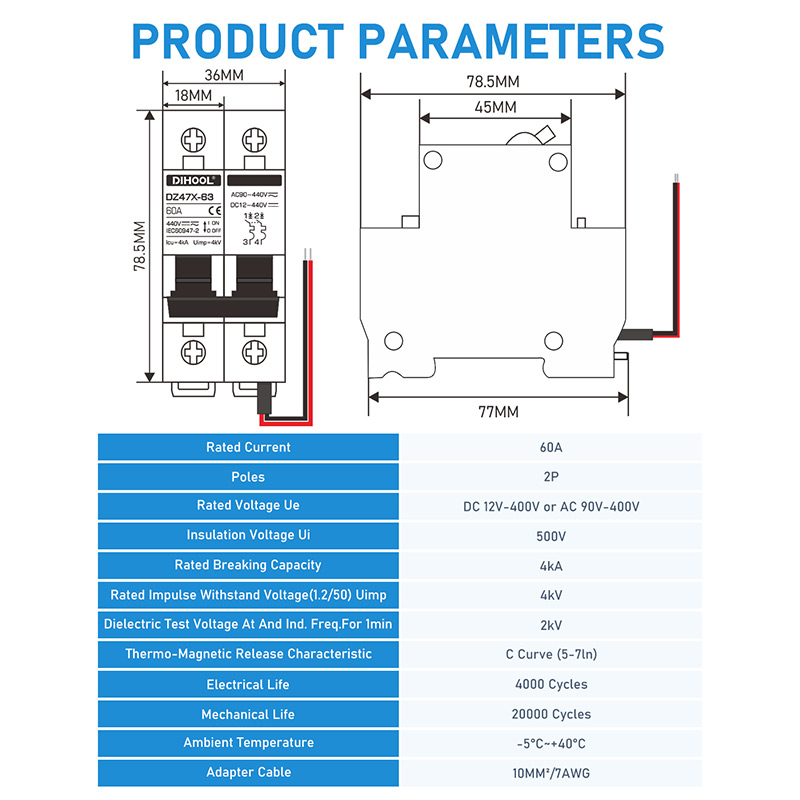

TECHNICAL PARAMETER

Product ModelDZ47X-S
Rated Current6A 10A 15A 20A 25A 30A 40A 50A 60A
Poles2P
Rated Voltage Ue500V
Rated Breaking Capacity4kA
Rated Inpulse Withstand Voltage (1.2/50) Uimp4kV
Dielectric Test Voltage At And Ind. Freq. For 1min2kV
Thermo-Magnetic Release CharacteristicC-Curve (5-7In)
Electrical Life4000 Cycles
Mechanical Life20000 Cycles
Ambient Temperature-5℃~+40℃
Adapter Cable10mm² / 7AWG

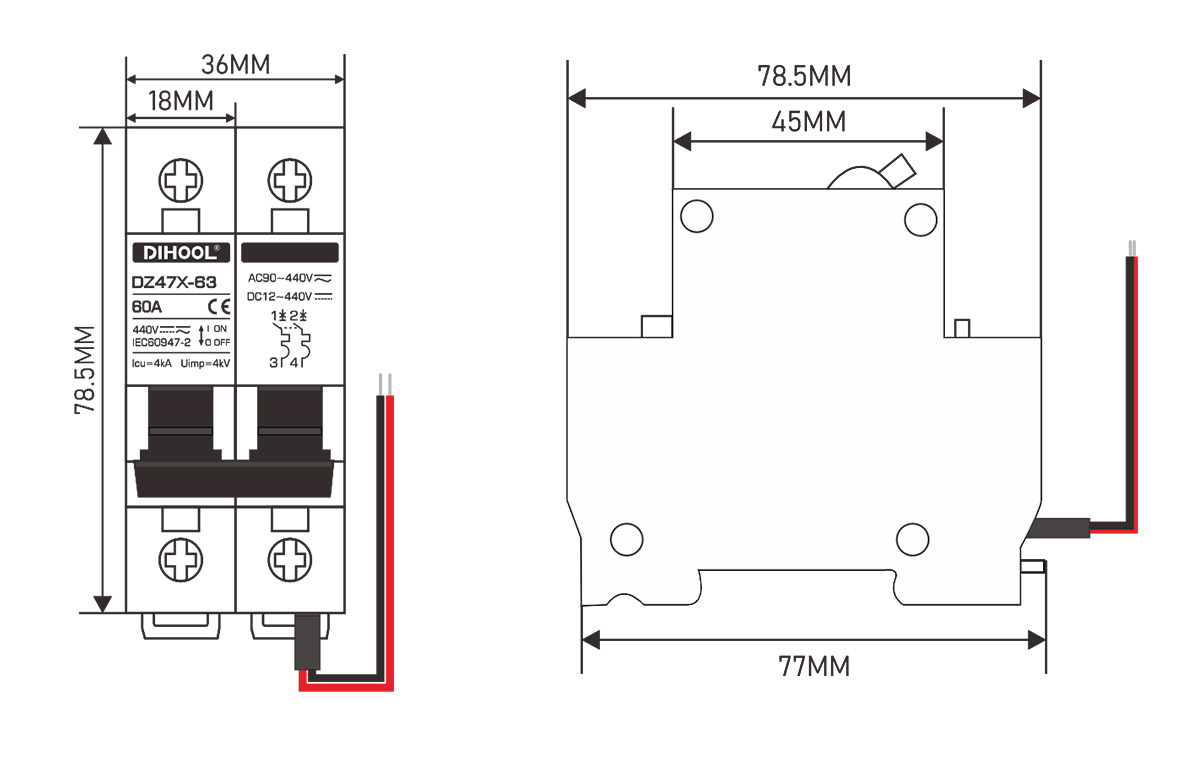

Outline Dimension Drawing
